PCT 국제출원 특허 도면 이미지 작성 TIFF(.TIF) 변환 프로그램 PCT Image Converter 배포



PCT 도면 작성 원칙

PCT로 특허를 국제출원(해외출원)을 할때, 특허 도면은 짙은 흑색을 사용하여 균일한 두께와 선명한 선으로 착색없이 작성해야 합니다. (흔히들 PCT 도면 작성 방법이라고 하긴 하는데 사실 이것보다는 밑에 나오는 tiff 양식이 더 문제입니다)



이때 전자적인 방법을 통해, 즉 컴퓨터를 이용해 제출하는 경우, 이미지 파일은 TIFF파일을 사용해야 합니다.



PCT가 국제적으로 특허 출원되는 제도이다 보니, TIFF도 그냥 TIFF가 아니라, Group 4 Compression, 인텔식 인코딩, 싱글 스트립 등 조건을 만족해야 제대로 첨부가 가능합니다.



물론, 도면사가 별도로 존재하여 CAD와 같은 도면 작성 프로그램을 통해서 처음부터 TIFF로 저장하는 경우에는 별다른 문제가 없습니다.



문제는, 간혹 발명자로부터 논문이나 그래프, 사진과 같이 색상이나 음영이 잔뜩 들어가있는 jpg나 png 등의 이미지 파일 제공받아서 이걸 PCT 출원을 하기 위해 tiff로 변환해야 할 때, 이걸 제대로 변환해주는 프로그램이 없다는 것이죠.



왜냐면 저기서 요구되는 group4 요것이 팩스 보낼때 쓰는 포맷이다보니, 이미지를 간단히 변환해주는 무료나 저렴이 프로그램들은 굳이 저것까지 디테일하게 처리해주는 경우가 적기 때문입니다.



그래도 한국 특허청 KIPO에서 제공해주는 PCT 도면 변환 프로그램은 이걸 해주긴 합니다. '대충'은요.



근데, 특허청 변환 프로그램의 문제는,

1. 느리다.

2. 폴더선택이 불편하다

3. 화질 별로다

4. 이미지가 크든 말든 조정을 안해준다



이런게 ㅈ같아서 퇴근후 틈틈히 만들었습니다



Releases · iygfa/PCT-Image-Converter

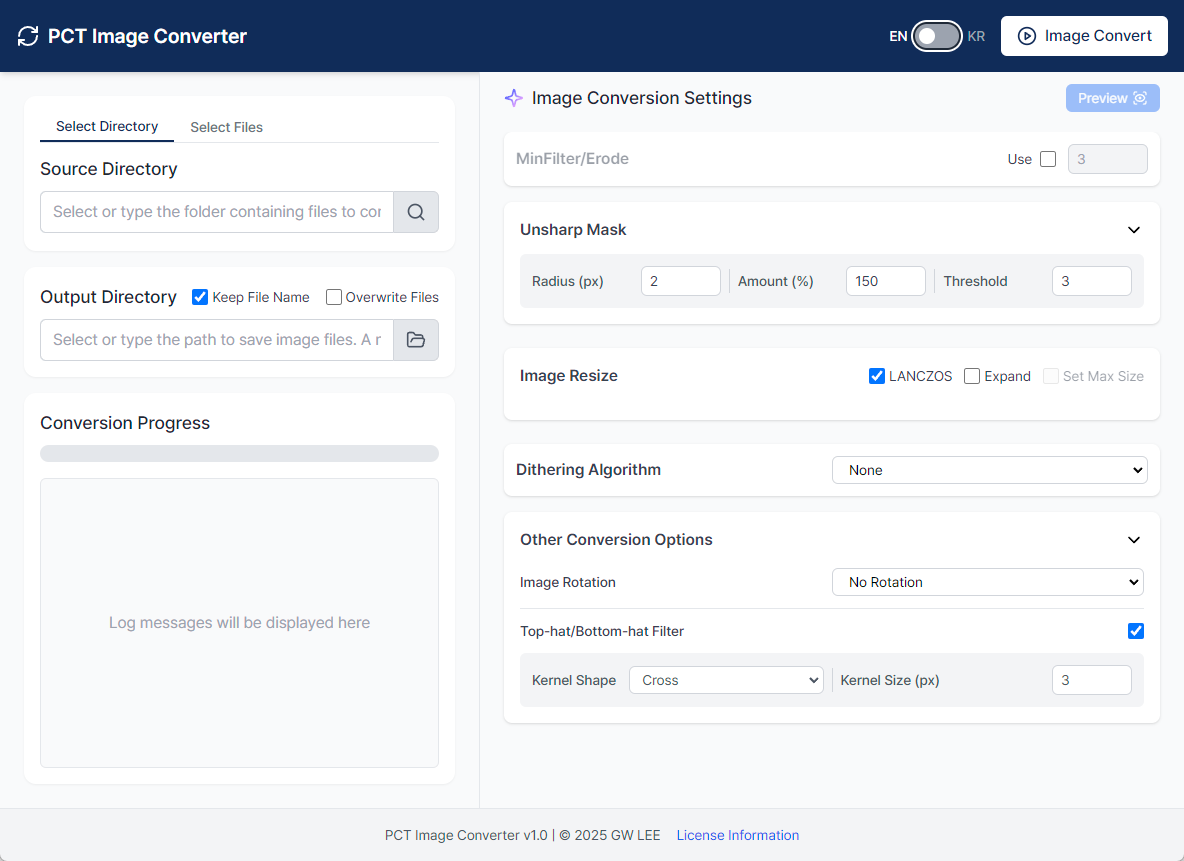

기능은 아래와 같습니다.



1. Group 4 Compression, 1-bit 흑백이미지, 인텔 인코딩, 싱글 스트립, 300dpi 등... 일단 pct 기술명세서에서 요구하는 사항들은 만족하도록 반영했습니다.



2. 추가로 이미지가 제한규격보다 크면 자동으로 줄여주고, 원하는 사람은 작은 이미지를 확대가능하고, 덤으로 리사이즈시에 LANCZOS 알고리즘을 사용 가능하게 했습니다.



3. 입력폴더 선택하지 않고 경로를 직접 입력할 수도 있으며, 출력폴더로 입력된 경로가 존재하지 않으면 알아서 폴더를 생성합니다.



4. 도면 변환 시 피할 수 없는 화질 저하를 최소화하기 위해 아래의 기능들을 추가적으로 존재합니다.

• 언샤프 마스크(Unsharp Mask)
• 최소값 필터(MinFilter, Elode)
• Top-Hat/Bottom-Hat
• 디더링 알고리즘 선택 가능

5. 그 외에는 실시간 미리보기로, 변환 전에 결과물을 미리 볼 수 있습니다.
